Dlaczego stara instalacja elektryczna bywa wąskim gardłem przy przejściu na pompę ciepła

W starszych domach jednorodzinnych, które budowano z myślą o węglowych systemach grzewczych, przejście na nowoczesne źródła ciepła nierzadko obnaża słabości istniejącej infrastruktury. Wieloletnie instalacje nie były projektowane pod kątem ciągłego obciążenia przez urządzenia sprężarkowe. Typowe przyłącze o mocy 12 kW często okazuje się niewystarczające, gdy w budynku pojawia się nowy, wymagający odbiornik. Przepełniona rozdzielnia główna zazwyczaj nie dysponuje miejscem na dodatkowe moduły ochronne, a stare obwody pomocnicze nie radzą sobie z dynamicznymi zmianami poboru prądu. Brak odpowiedniej weryfikacji tych elementów przed montażem nowego systemu to prosta droga do częstych awarii, wybijania bezpieczników oraz niestabilnej pracy urządzeń.

Jak ocenić moc przyłącza i zaplanować przebudowę rozdzielni?

Pierwszym krokiem przed przystąpieniem do jakichkolwiek prac montażowych powinno być dokładne sprawdzenie parametrów przyłącza u lokalnego operatora systemu dystrybucyjnego. Dla standardowego domu o powierzchni około 150 metrów kwadratowych zalecana minimalna moc przyłączeniowa wynosi zazwyczaj 17 kW. Optymalnym rozwiązaniem jest jednak wartość na poziomie 22 kW z zabezpieczeniem przedlicznikowym 3x32A. Pozwala to na bezpieczne użytkowanie płyty indukcyjnej, piekarnika oraz nowego układu grzewczego w tym samym czasie.

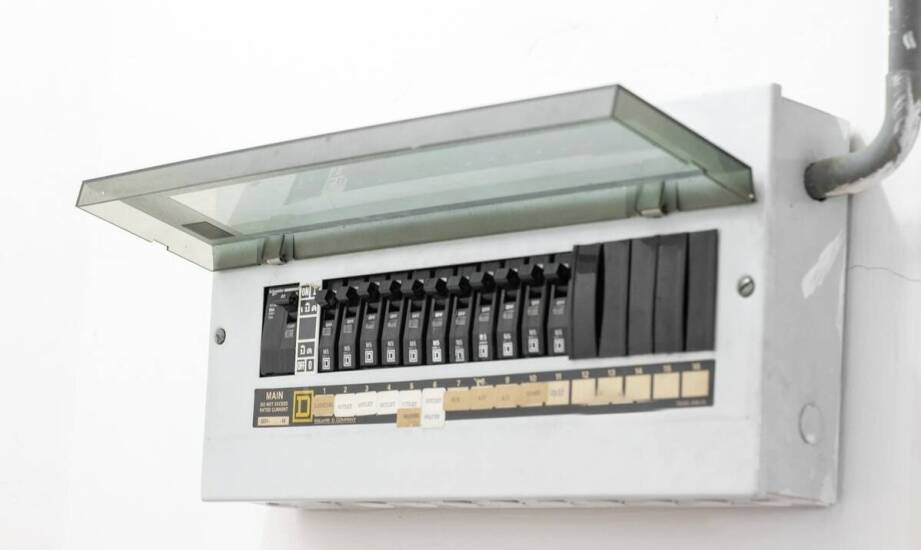

Równie istotna jest wnikliwa analiza wolnej przestrzeni w domowej rozdzielnicy. Profesjonalnie przygotowana instalacja elektryczna do pompy ciepła wymaga wydzielenia osobnego obwodu. Wiąże się to z koniecznością montażu niezależnego wyłącznika nadprądowego oraz wyłącznika różnicowoprądowego. Chroni to wrażliwą elektronikę przed uszkodzeniami i zapobiega wyłączeniom całego budynku w przypadku miejscowej awarii.

Właściwe poprowadzenie przewodów to kolejny techniczny wymóg, którego nie można zignorować. Od rozdzielnicy aż do miejsca docelowego montażu jednostki wewnętrznej należy poprowadzić dedykowany przewód o przekroju 5x4 mm². Taka grubość żył gwarantuje bezpieczne przesyłanie energii bez ryzyka nadmiernego nagrzewania się izolacji, co przy ciągłej pracy w sezonie zimowym ma absolutnie kluczowe znaczenie. Przed ostatecznym doborem przewodów uprawniony instalator wylicza sumaryczne obciążenie obiektu. Podczas kalkulacji uwzględnia się współczynnik jednoczesności na poziomie 60 procent, co dobrze odzwierciedla realny profil zużycia prądu.

Wpływ zasilania fazowego i obciążeń dynamicznych na stabilność pracy

Wybór konkretnego modelu urządzenia bezpośrednio determinuje wymagania wobec domowej sieci energetycznej. Mniejsze jednostki o mocy do 6 kW pracują z reguły w oparciu o prąd jednofazowy 230 V. To wystarczające parametry dla budynków o stosunkowo niskim zapotrzebowaniu na energię. Sytuacja diametralnie zmienia się w przypadku większych obiektów. Urządzenia o mocy przekraczającej 7 kW zazwyczaj wymagają trójfazowego zasilania 400 V w celu równomiernego rozłożenia obciążenia. Dzięki temu zjawisko asymetrii napięć staje się mniej odczuwalne, a praca układu sprężarkowego zyskuje na stabilności.

W starym budownictwie wymóg przejścia z zasilania jednofazowego na trójfazowe pociąga za sobą szeroki zakres prac. Obejmuje to najczęściej wymianę wewnętrznej linii zasilającej, modernizację złącza kablowego i montaż nowego licznika. Specjaliści reprezentujący firmę Strefa Pomp Ciepła często podkreślają podczas wstępnych audytów technicznych, że zlekceważenie potrzeby takiej modernizacji całkowicie uniemożliwia poprawne podłączenie sprzętu o wyższych parametrach.

Poważnym zagrożeniem w procesie modernizacji kotłowni jest próba wykorzystania istniejącego, przestarzałego obwodu. Podłączenie nowoczesnego systemu w miejsce zdemontowanego kotła na węgiel bez sprawdzenia zabezpieczeń to błąd prowadzący do natychmiastowych przeciążeń. Należy pamiętać o specyfice mechaniki takich urządzeń. Chociaż inwerterowe technologie posiadają układy łagodnego rozruchu, fizyka kompresora pozostaje niezmienna. Podczas uruchamiania sprężarka generuje obciążenie szczytowe nawet trzykrotnie przewyższające jej zapotrzebowanie nominalne. Dodatkowym czynnikiem są awaryjne grzałki elektryczne o mocy od 3 do 6 kW, które uruchamiają się podczas najostrzejszych mrozów. Jeśli przekroje przewodów są zbyt małe, następuje spadek napięcia, który prowadzi do zatrzymania procesu ogrzewania.

Współpraca z mikroinstalacją fotowoltaiczną dokłada do tego układu kolejną zmienną. Inwestorzy powszechnie analizują jedynie bilans wyprodukowanej energii, całkowicie pomijając techniczne aspekty stabilności sieci. Słabe parametry lokalnego przyłącza sprawiają, że w mocno słoneczne dni falownik istotnie podbija napięcie. W takich warunkach systemy zabezpieczające mogą awaryjnie odcinać zasilanie chroniąc podzespoły przed przepięciami, co gwałtownie zaburza płynność współpracy obu systemów.

Granica między drobną korektą a kompleksową przebudową

Decyzja o docelowym zakresie ingerencji w infrastrukturę energetyczną budynku musi opierać się na chłodnych wyliczeniach elektrycznych. Lokalna wymiana pojedynczego obwodu oraz dołożenie modułów w tablicy sprawdzają się wyłącznie w budynkach dysponujących solidnym przyłączem o mocy przekraczającej 18 kW. Gdy dostępna wartość oscyluje w granicach 12-15 kW lub pojawia się konieczność adaptacji instalacji pod wymagające urządzenie trójfazowe, inwestycja w nowy kabel zasilający i przebudowę głównej rozdzielnicy staje się wymogiem technicznym. Próby ominięcia tych fizycznych ograniczeń przynoszą odwrotny skutek, prowadząc do przedwczesnego zużycia komponentów automatyki. Każdą ingerencję w wewnętrzną sieć zasilającą musi wyprzedzać pomiar i projekt przygotowany przez uprawnionego elektryka, co zapewni zgodność z normami bezpieczeństwa.
